XORO SOLAR ATLAS
AC-gekoppelter Batteriespeicher
XORO SOLAR ATLAS
AC-gekoppelter Batteriespeicher
Der XORO SOLAR ATLAS ist ein AC-gekoppelter Batteriespeicher zum Nachrüsten von Balkonkraftwerken und Solaranlagen. Das modulare System speichert überschüssigen Solarstrom als nutzbare Energie – ohne Eingriff in die bestehende Anlage und ohne den vorhandenen PV-Wechselrichter zu ersetzen.
Modularer AC-gekoppelter Batteriespeicher
2400 W
Nennausgangsleistung
12 kWh
Maximal erweiterbar
6.000
Ladezyklen LiFePO₄
< 10 ms
Umschaltzeit Backup
IP65 · VDE-AR-N 4105
Zertifiziert für Innen & Außen
ATLAS SYSTEME
Highlights
ATLAS SYSTEME
Highlights
Plug & Play Nachrüstung
Kein Eingriff in Ihre bestehende Solaranlage erforderlich.
XORO SOLAR Manager App
Energieflüsse und Speicherstatus jederzeit in Echtzeit im Blick
Modular erweiterbar
Von 2,4 kWh flexibel auf bis zu 12 kWh – ohne Austausch des Wechselrichters.
Notstrom- versorgung
Backup-Steckdose 2400 W. Umschaltung in unter 10 Millisekunden.
Ganzjährig einsetzbar
Betrieb von −20 °C bis +55 °C. Geeignet für Innen- und Außenbereiche.
AC-gekoppelter Batteriespeicher
Nachrüstung ohne Eingriff in Ihre Solaranlage
AC-gekoppelter Batteriespeicher
Nachrüstung ohne Eingriff in Ihre Solaranlage

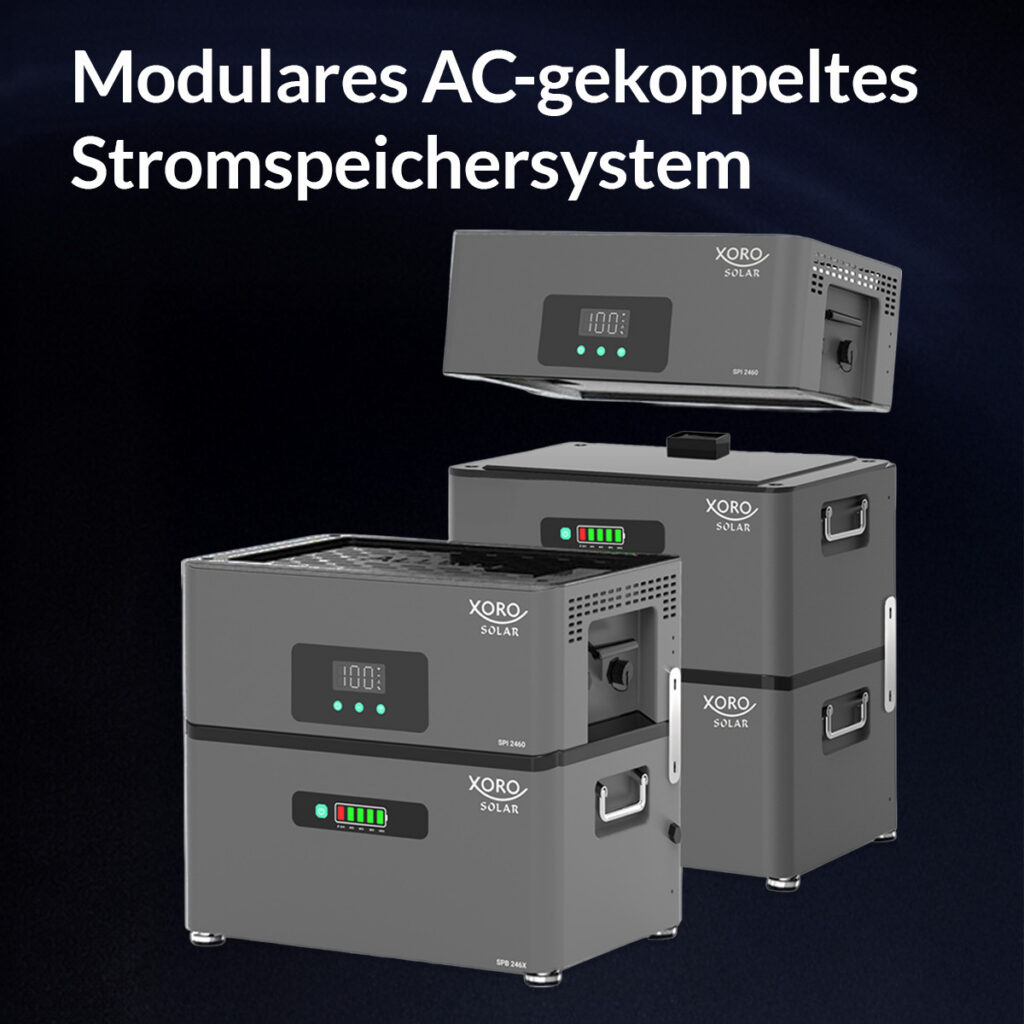

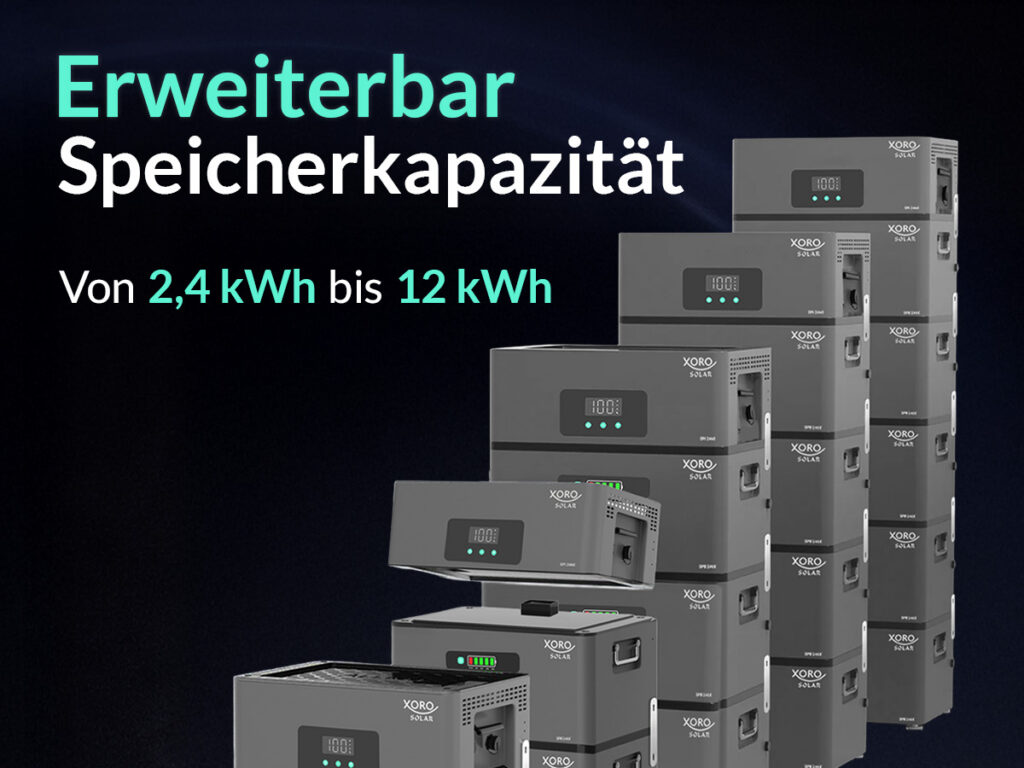

FLEXIBEL ERWEITERBAR
Speicherkapazität an Ihren Bedarf anpassen

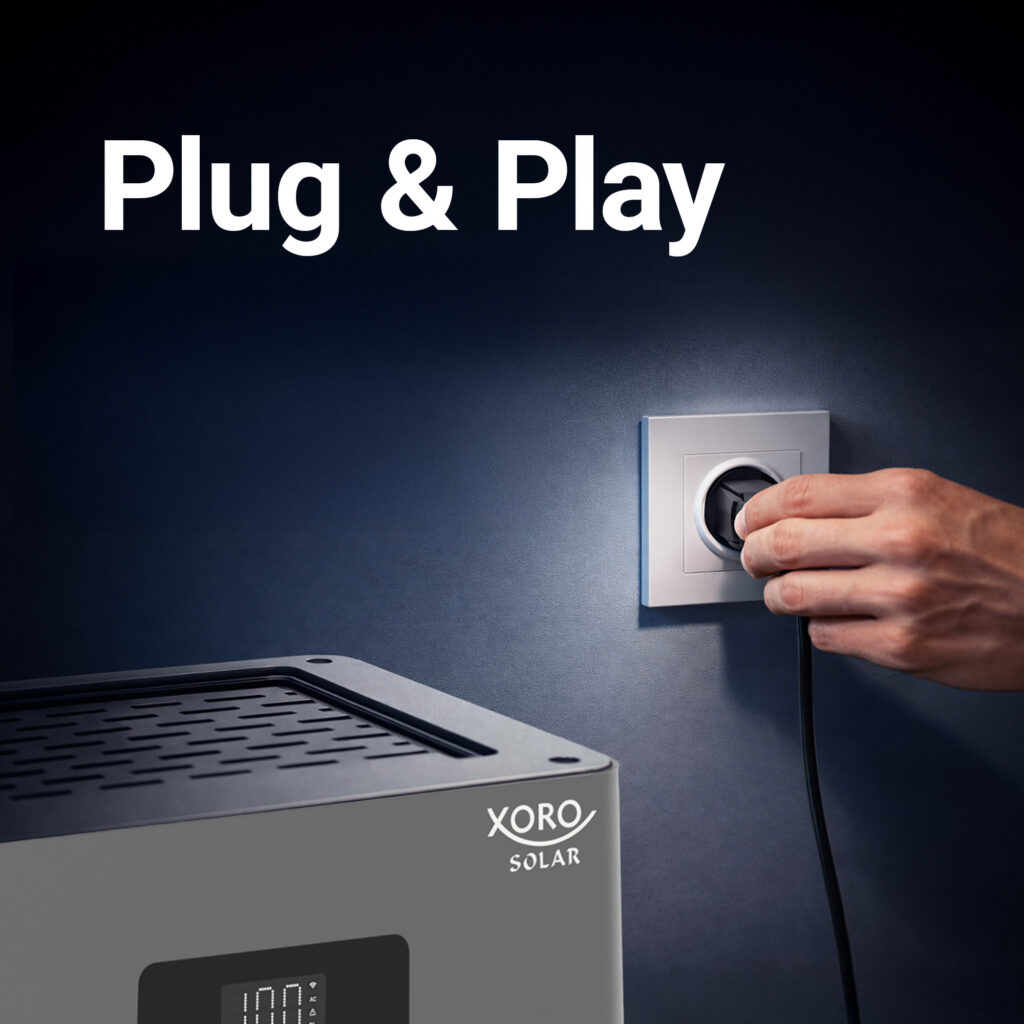

PLUG & PLAY
Einfacher Aufbau für Ihre Installation
Die Installation erfolgt durch einfaches Stapeln der Module. Die mechanische Verbindung wird mit den enthaltenen Verbindungsschienen (2 Stück) sowie Schrauben (4× M4×10) hergestellt. Die elektrische Verbindung erfolgt über integrierte Steckkontakte an Ober- und Unterseite. Da die Module vom SPI 2460 Wechselrichter automatisch erkannt werden, ist keine manuelle Konfiguration erforderlich – die Speicherkapazität lässt sich so in wenigen Minuten erweitern.
Vorteile der modularen Bauweise
Dank der modularen Bauweise werden Transport, Installation und spätere Erweiterungen im Vergleich zu schweren All-in-One-Systemen deutlich erleichtert. Zusätzlich bietet sie klare Vorteile im Servicefall: Statt das gesamte System zu bewegen, wird lediglich die betroffene Komponente geprüft oder ausgetauscht.
Leistung und Flexibiltät
Leistung flexibel anpassen
Sicherheit & Schutzfunktionen
notstromfunktion
Versorgung Ihrer Geräte bei Stromausfall

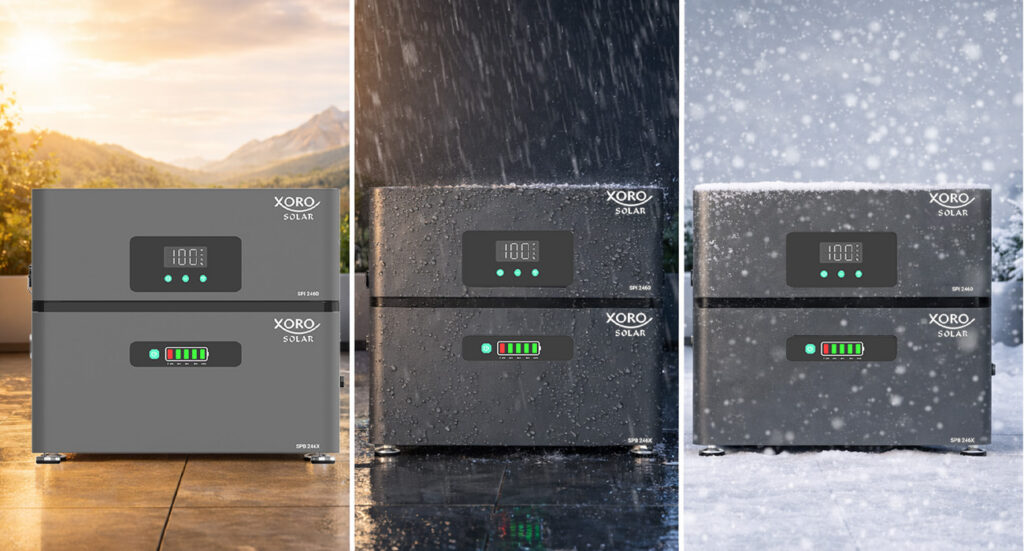

Für Innen- und Außenbereich geeignet
Das ATLAS-System ist gemäß Schutzart IP65 staubdicht und strahlwassergeschützt. Es arbeitet zuverlässig bei Temperaturen von −20 °C bis +55 °C – auch Laden unter 0 °C ist möglich. Damit ist das System ganzjährig einsetzbar, ob im Keller, in der Garage oder auf einer überdachten Terrasse.

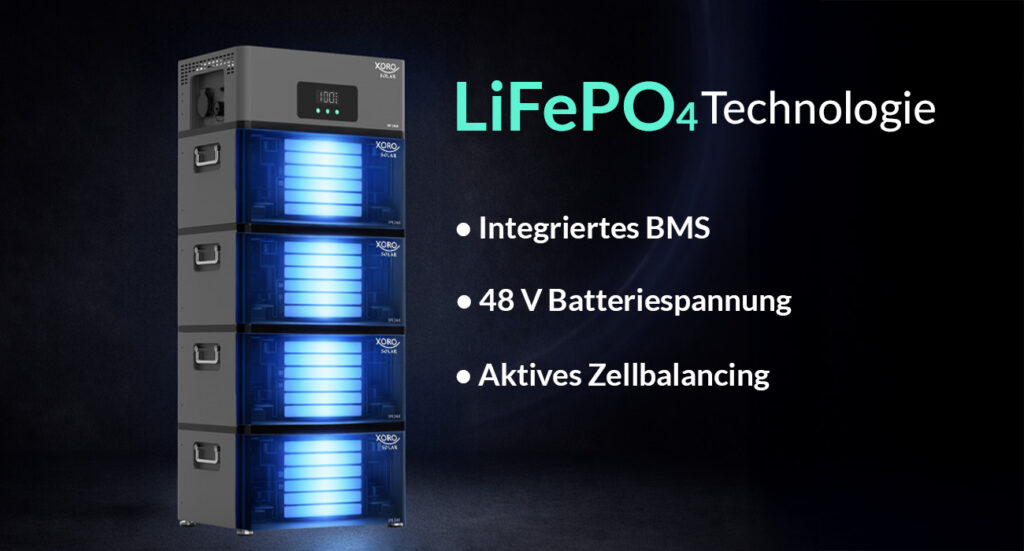

Lithium-Eisenphosphat-Zellen (LiFePO₄)
Die SPB 246X Erweiterungsbatterien basieren auf LiFePO₄-Technologie – einer Zellchemie, die speziell für stationäre Energiespeicher entwickelt wurde. Im Vergleich zu anderen Lithium-Technologien überzeugt LiFePO₄ durch hohe thermische Stabilität, kein Risiko des thermischen Durchgehens und eine deutlich längere Lebensdauer.
BMS
Das integrierte Battery Management System (BMS) überwacht kontinuierlich Zellspannungen, Ströme und Temperatur und schützt jedes Modul zuverlässig vor Überladung, Tiefentladung und Überhitzung. Der aktuelle Ladezustand ist jederzeit direkt am integrierten LED-Display ablesbar.
Intelligente Steuerung
XORO SOLAR Manager App und Netzwerkverbindung
Einfach, intelligent und jederzeit verfügbar

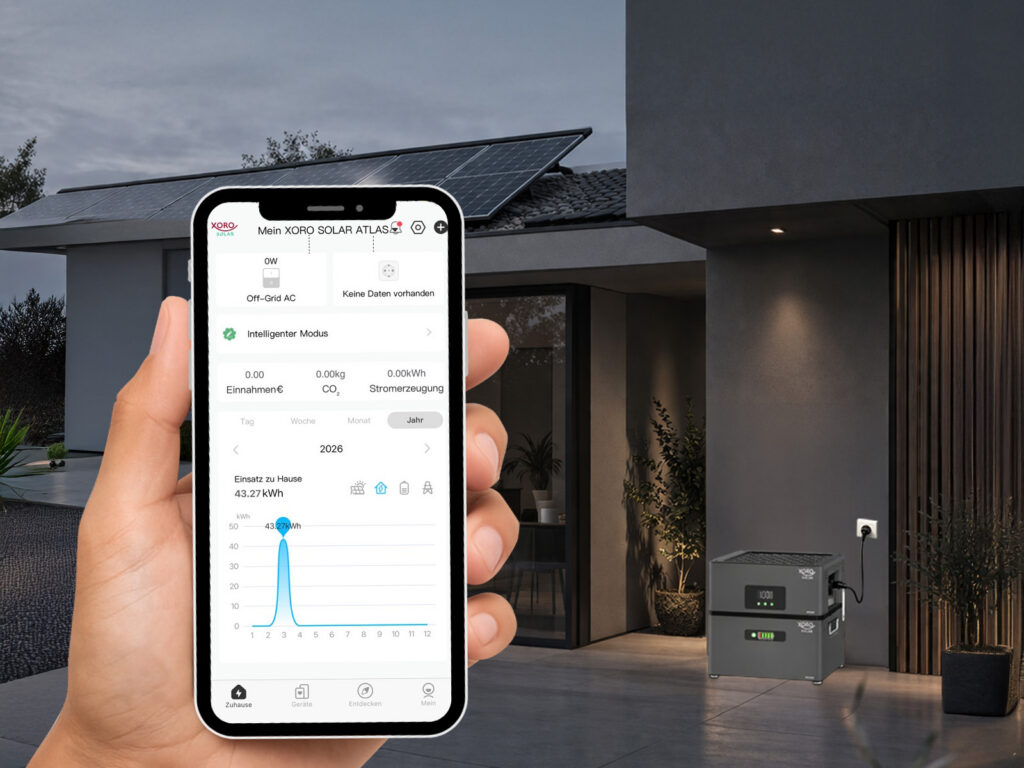

XORO SOLAR Manager App
Steuern Sie Ihr Energiesystem bequem per App. Behalten Sie Energieflüsse, Speicherstatus und Verbrauch jederzeit übersichtlich und in Echtzeit im Blick. So nutzen Sie Ihren Solarstrom gezielt und passen Ihr System flexibel an Ihren Alltag an. Die App ist für iPhone, iPad und Android‑Smartphones verfügbar.

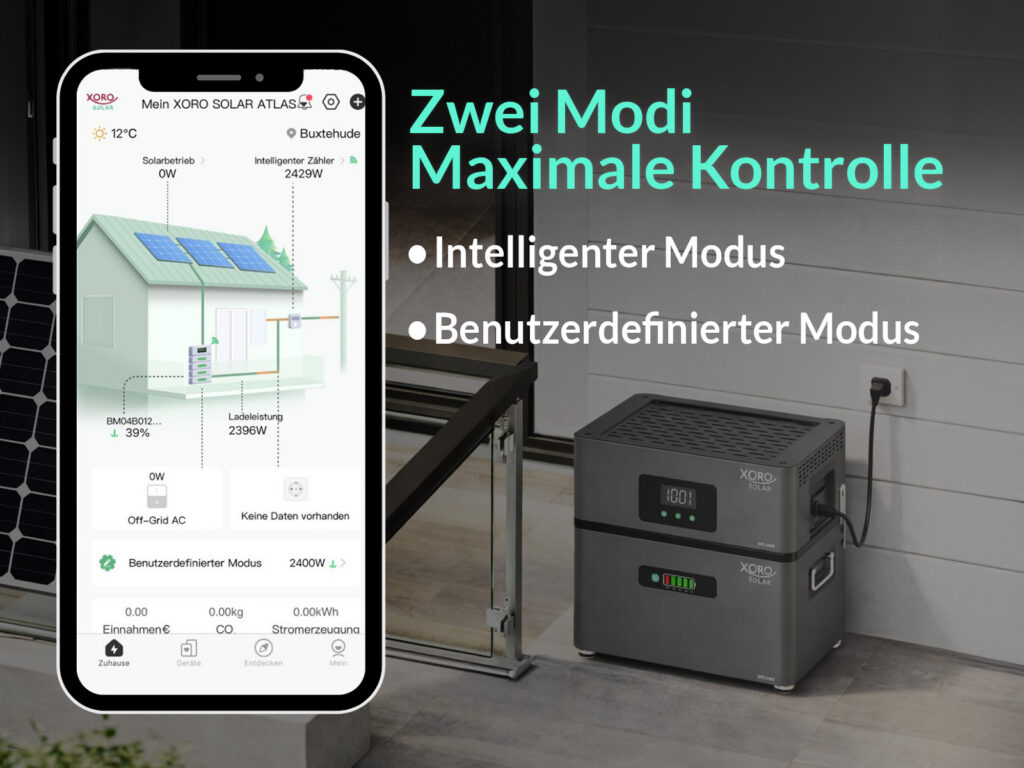

Volle Kontrolle über Ihre Energie
Steuern, optimieren und automatisieren
Wählen Sie zwischen zwei Betriebsmodi:
- Intelligenter Modus: Automatische Anpassung von Lade- und Entladevorgängen auf Basis des gemessenen Energieverbrauchs. In Verbindung mit einem kompatiblen Smart Meter wird der Eigenverbrauch gezielt optimiert.
- Benutzerdefinierter Modus: Individuelle Zeitpläne für Speicherung und Nutzung Ihres Solarstroms – abgestimmt auf Ihren Tagesablauf.
XORO SOLAR Manager App – iOS & Android
Die App ist kompatibel mit
- Android‑Smartphones ab Android 10 oder neuer
- iPhone mit iOS 12.0 oder neuer
- iPad mit iPadOS 12.0 oder neuer
App herunterladen:

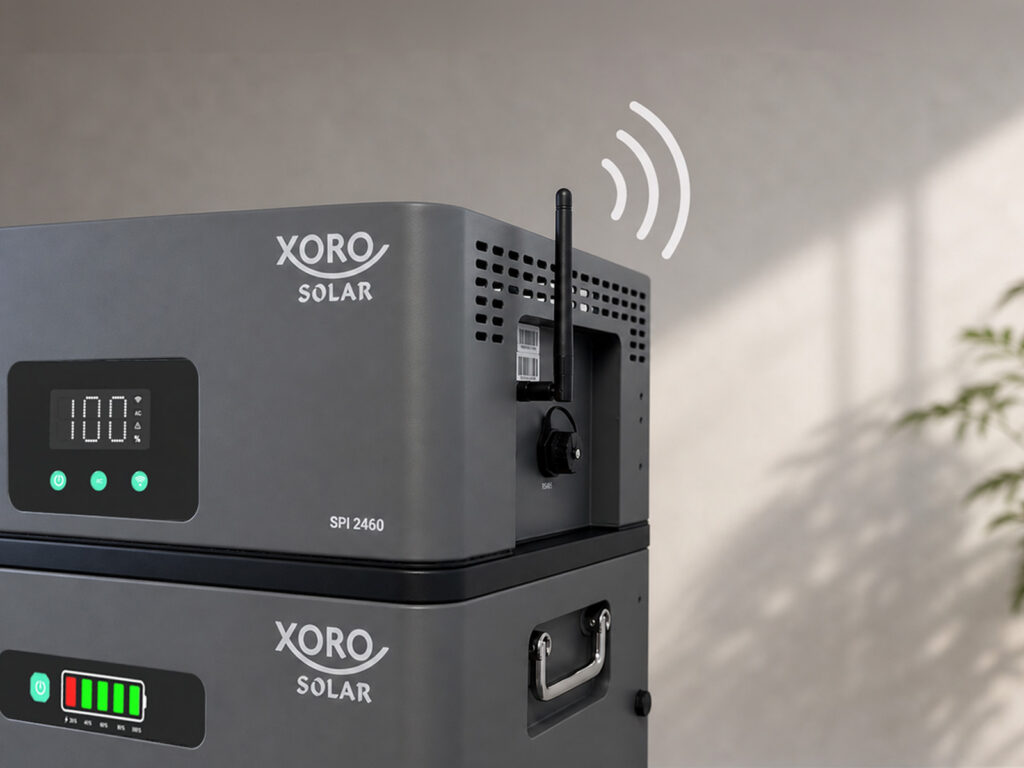

Stabile WLAN-Verbindung
Der XORO SOLAR ATLAS verbindet sich über WLAN (2,4 GHz) mit dem Heimnetzwerk und dem Internet. Die vorinstallierte Stabantenne kann ausgerichtet werden und unterstützt einen stabilen Empfang auch bei ungünstigen Einbausituationen.
Über den SMA‑Schraubanschluss ist die Antenne abnehmbar, so können alternativ auch kabelgebundene externe Antennen angeschlossen werden.
Modellübersicht
Die passende ATLAS-Variante für Ihren Bedarf
Alle Varianten des AC-gekoppelten Batteriespeichers XORO SOLAR ATLAS bestehen aus dem SPI 2460 Batterie-Wechselrichter und einer definierten Anzahl SPB 246X LiFePO₄-Erweiterungsbatterien – modular auf bis zu 12 kWh erweiterbar.

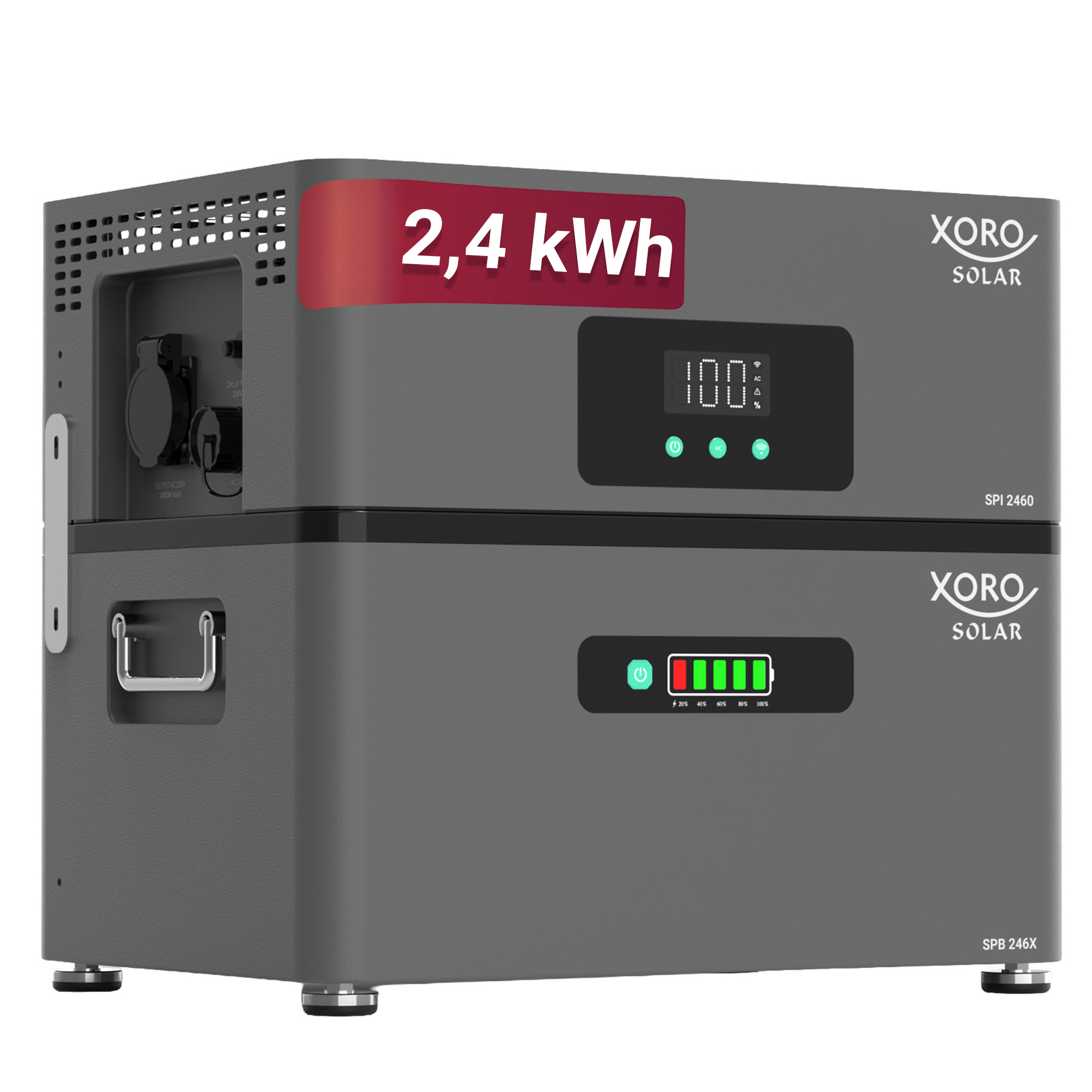

ATLAS-D

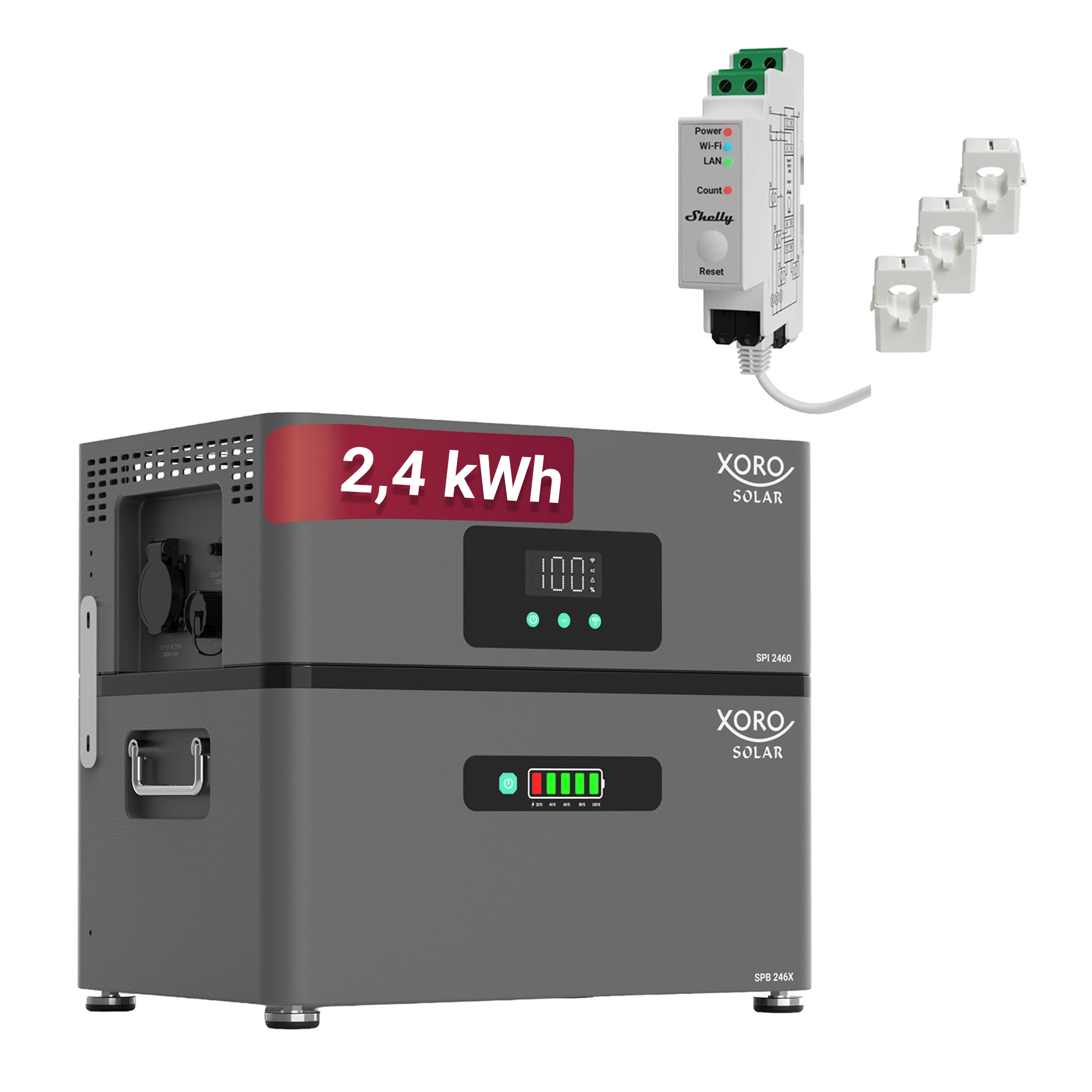

ATLAS-D inkl. Smart Meter

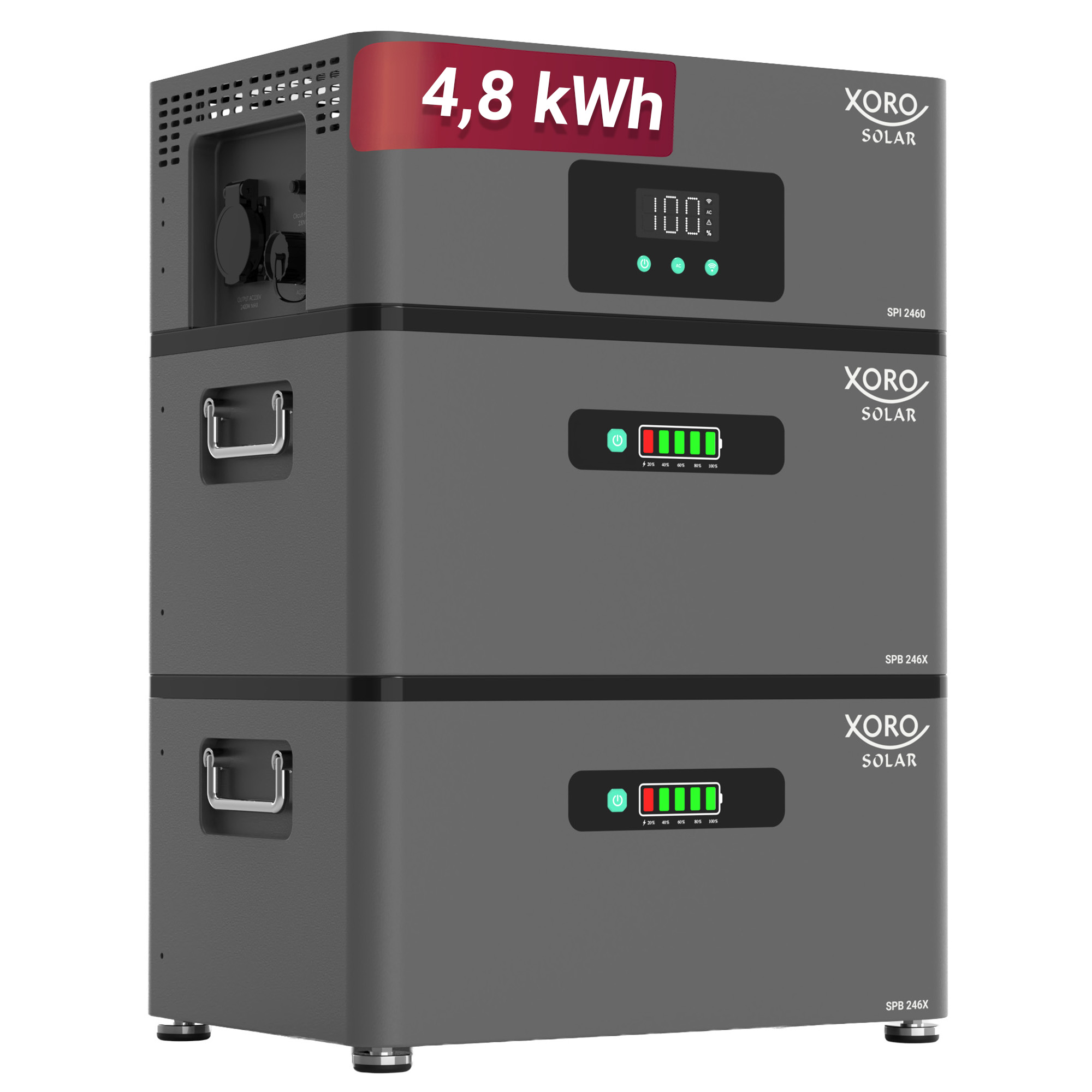

ATLAS-E

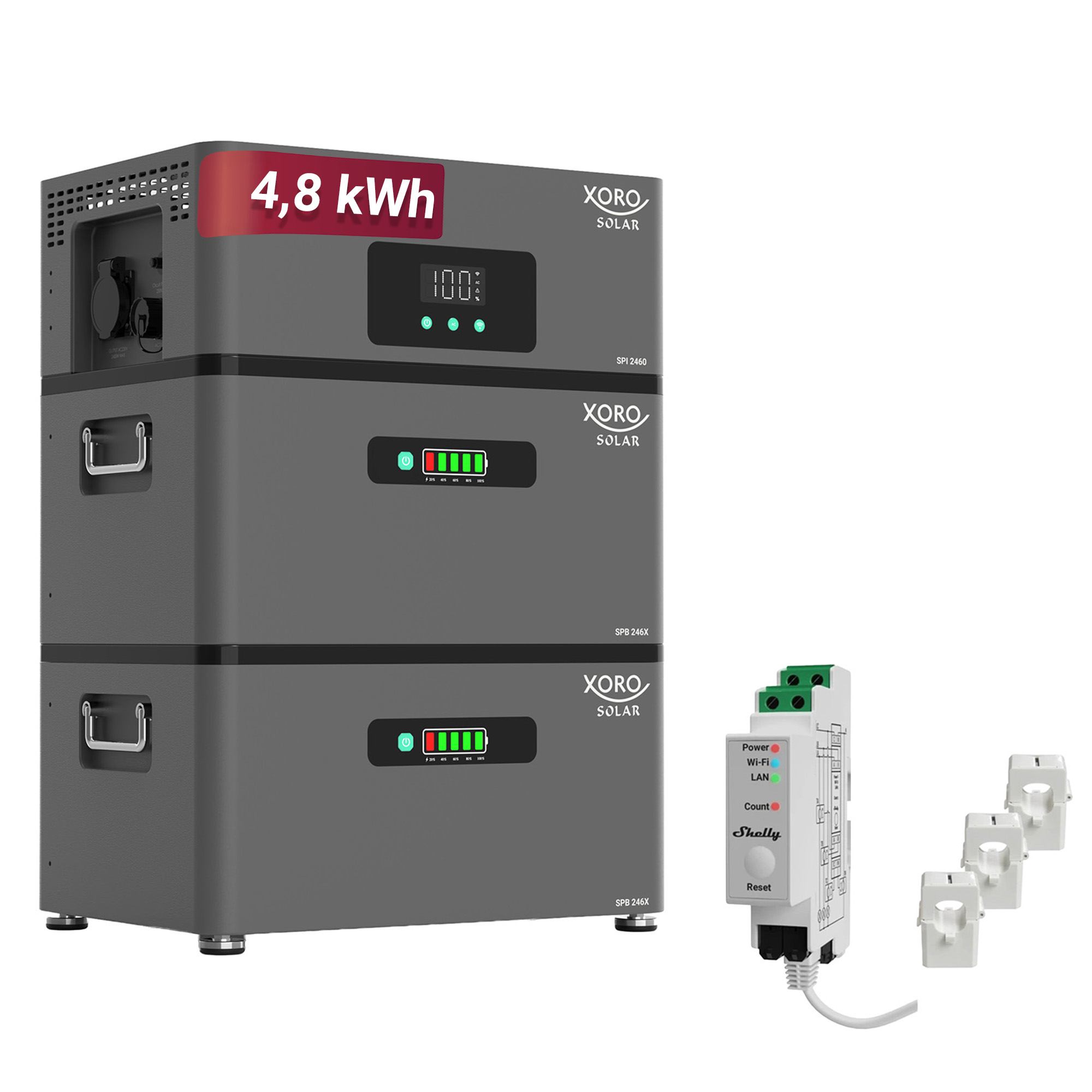

ATLAS-E inkl. Smart Meter

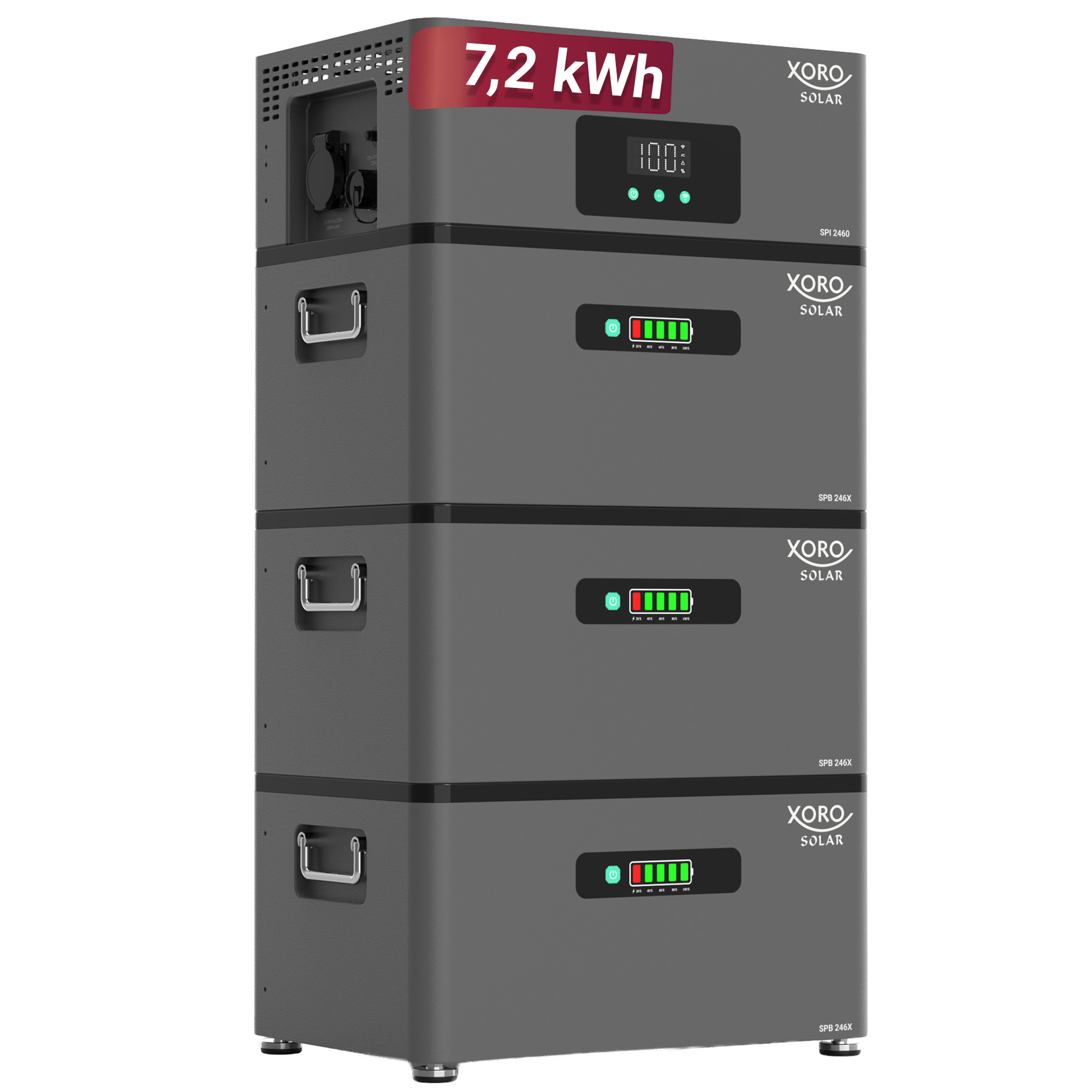

ATLAS-F

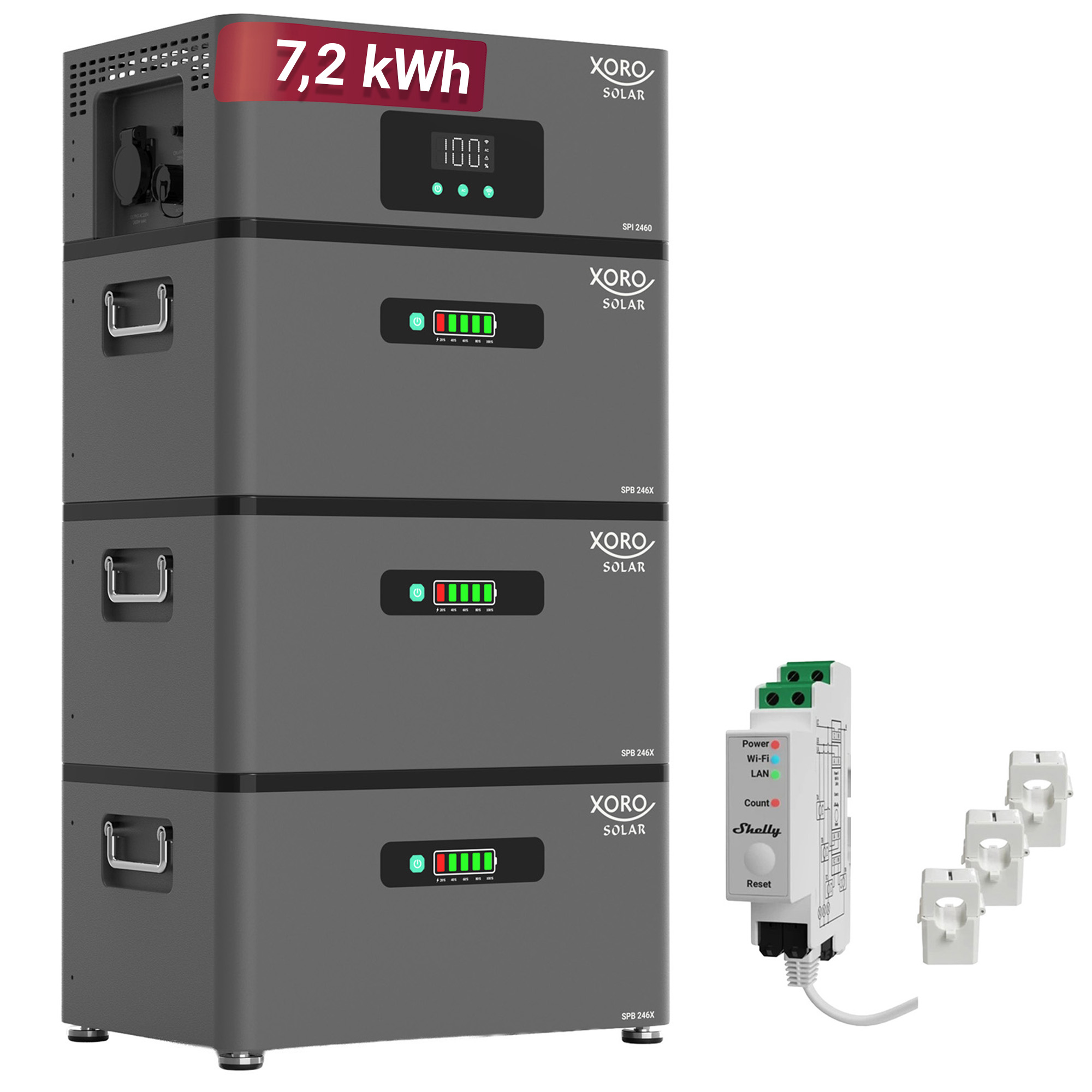

ATLAS-F inkl. Smart Meter
Intelligente Energieoptimierung mit Smart Meter
Ein kompatibler Smart Meter erfasst den Energieverbrauch Ihres Haushalts in Echtzeit – auf allen drei Phasen. Auf dieser Grundlage passt das ATLAS-System Lade- und Entladevorgänge dynamisch an den tatsächlichen Verbrauch an und nutzt überschüssigen Solarstrom gezielt im eigenen Haushalt.

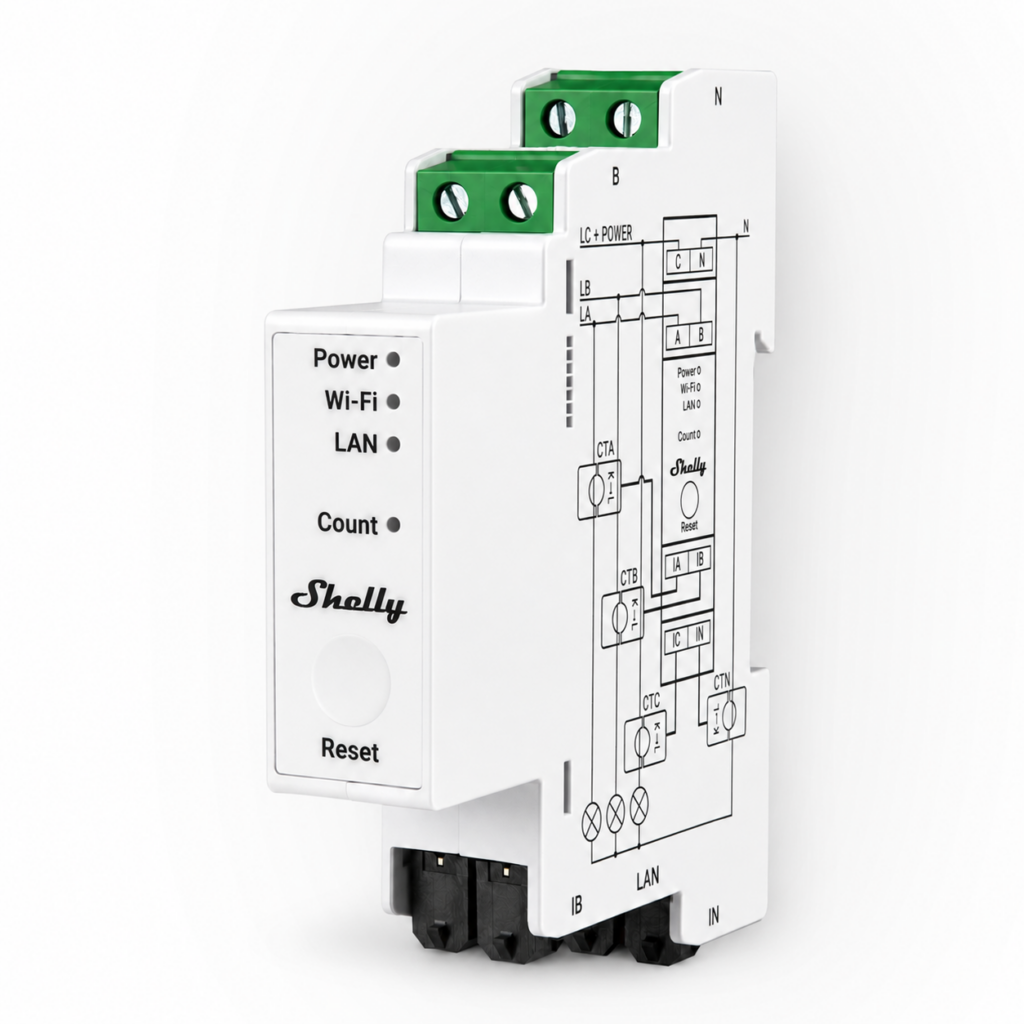

Shelly Pro 3EM 120A
Präzise 3-Phasen-Verbrauchsmessung in Echtzeit. Der Shelly Pro 3EM 120A kommuniziert über WLAN, LAN oder Bluetooth und lässt sich in bestehende Smart-Home-Systeme integrieren.
- ±1 % Messgenauigkeit auf allen 3 Phasen
- Hutschienen-Montage im Sicherungskasten
- Stromwandler bis 120 A inklusive
- WLAN, LAN & Bluetooth 4.2
- MQTT, Modbus & mTLS-Verschlüsselung
- Datenspeicher 60 Tage / 1-Minuten-Auflösung
- Shelly Smart Control App (iOS & Android)

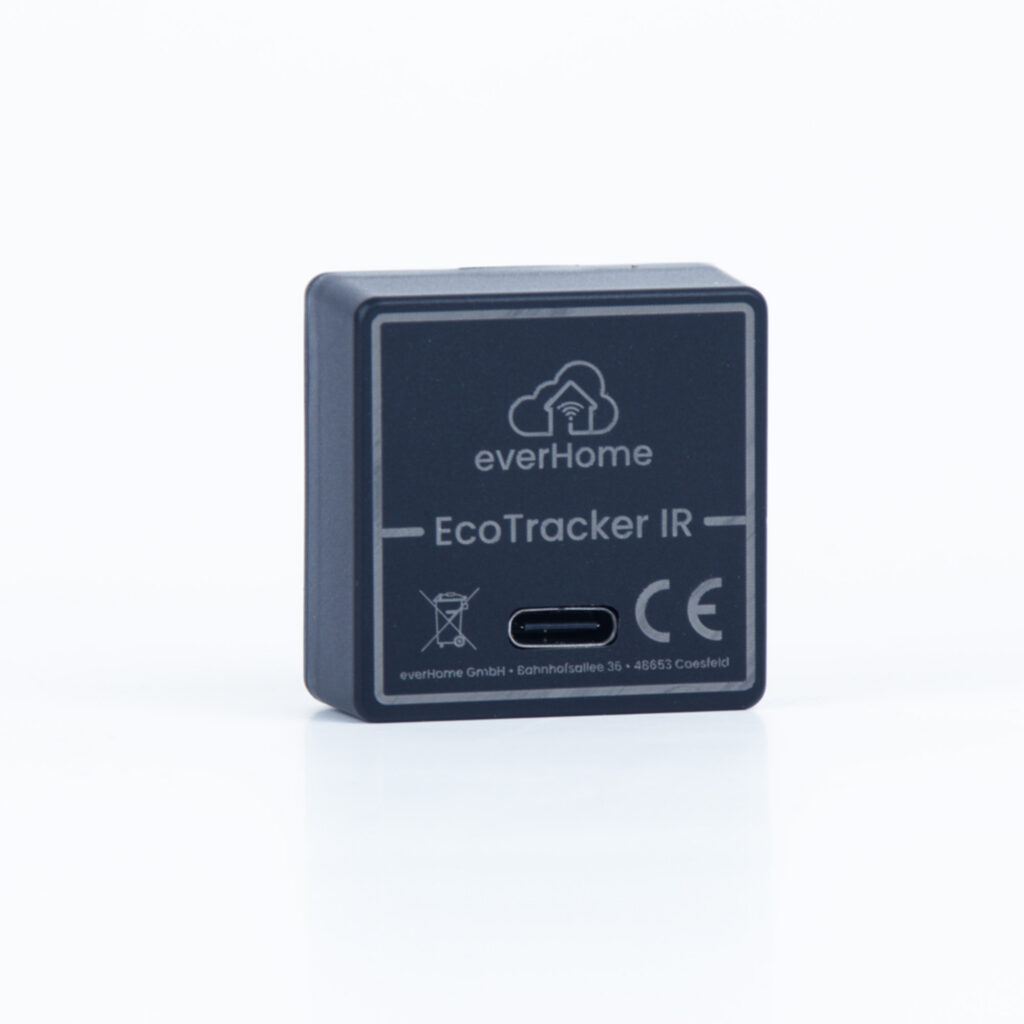

everHome EcoTracker IR
Alternative Smart-Meter-Lösung für die automatisierte ATLAS-Steuerung.
- Infrarot-Auslesung des digitalen Stromzählers
- Echtzeit-Verbrauchsdaten für intelligenten Modus
- Einfache Installation ohne Elektriker
- Kompatibel mit dem XORO SOLAR ATLAS System
maximale Kontrolle über Ihre Energie

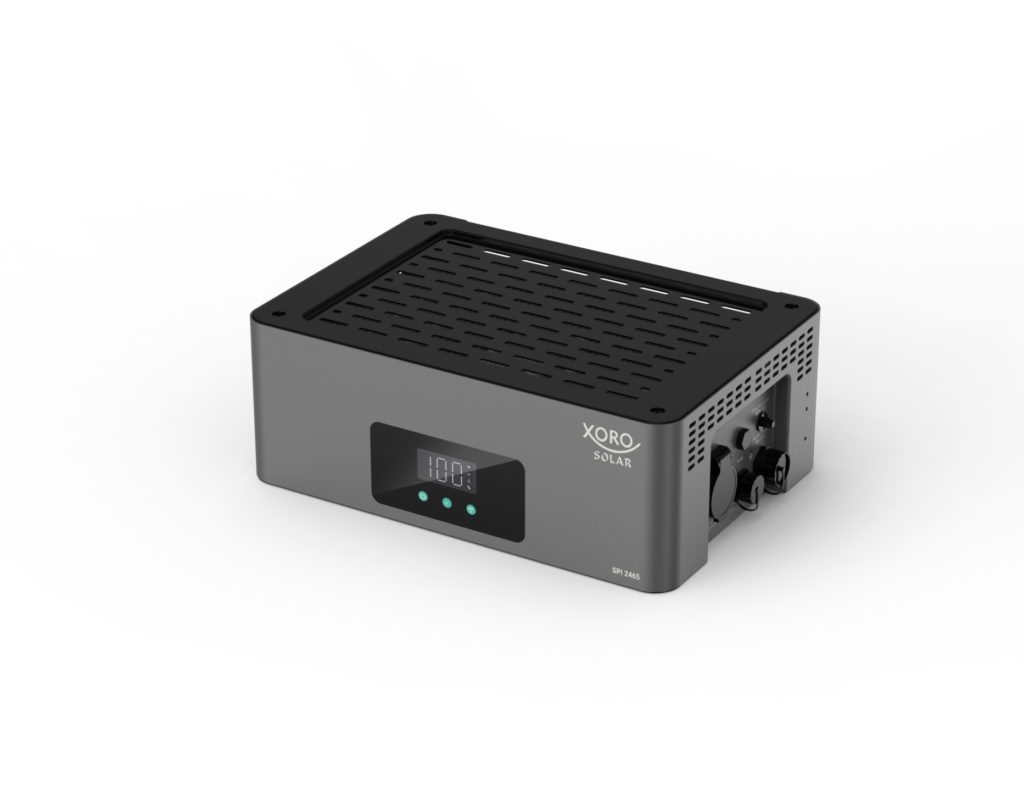

SPI 2460 Batterie-Wechselrichter
Der SPI 2460 verbindet die Batteriemodule mit dem Hausnetz und regelt Lade- und Entladevorgänge netzkonform. Die Ausgangsleistung von bis zu 2400 W lässt sich per App auf 800 W begrenzen – für den kombinierten Betrieb mit einem Balkonkraftwerk.
Bei Netzausfall schaltet das System in unter 10 Millisekunden auf Inselbetrieb. Die Backup-Steckdose liefert dann bis zu 2400 W Dauerleistung und kurzzeitig 3200 W Spitzenleistung – ausreichend für Geräte mit erhöhtem Anlaufstrom.
Die Kühlung erfolgt über natürliche Konvektion mit temperaturgesteuertem Lüfter – zuverlässig auch in warmen Umgebungen.
Maximale Flexibilität – vom Einstieg bis zur Komplettlösung
Jede ATLAS-Variante ist wahlweise als Basis-Version oder als Komplett-Set mit Shelly Pro 3EM 120A Smart Meter erhältlich.
Basis-Version:
Ideal, wenn Sie den Speicher unabhängig betreiben und Ihre Energieflüsse manuell über die XORO SOLAR Manager App steuern möchten.
Smart-Meter-Set:
Zusätzlich ausgestattet mit dem Shelly Pro 3EM 120A zur präzisen 3-Phasen-Verbrauchsmessung in Echtzeit. Das ATLAS-System kann dadurch Lade- und Entladevorgänge noch genauer an den tatsächlichen Energiebedarf Ihres Haushalts anpassen und die Eigenverbrauchsquote automatisch optimieren.
So erhalten Sie maximale Flexibilität – vom modularen Einstiegssystem bis zur intelligent gesteuerten Komplettlösung.
LiFePO₄ Erweiterungsbatterie
SPB 246X
Die SPB 246X basiert auf Lithium-Eisenphosphat-Technologie (LiFePO₄) – einer besonders langlebigen und thermisch stabilen Zellchemie für stationäre Energiespeicher. Mit einer Nennkapazität von 2,4 kWh und 48 V Batteriespannung ist das Modul direkt mit dem SPI 2460 Wechselrichter kompatibel und wird automatisch erkannt.
Das integrierte Battery Management System (BMS) überwacht kontinuierlich Spannung, Strom und Temperatur und schützt zuverlässig vor Überladung, Tiefentladung und Überhitzung. Bis zu 6.000 Ladezyklen bei 70 % Restkapazität (Herstellerangabe, 25 °C).
Der aktuelle Ladezustand ist jederzeit über die integrierte LED-Anzeige ablesbar.
Alle technischen Spezifikationen zum AC-gekoppelten Batteriespeicher XORO SOLAR ATLAS System zum Download.
Vorteile im Überblick
Warum XORO SOLAR ATLAS?
Nachrüstung ohne Eingriff
AC-Kopplung bedeutet: einfach anschließen. Kein Austausch des bestehenden PV-Wechselrichters, keine Änderung an Modulen oder Verkabelung.
AC-Kopplung bedeutet: einfach anschließen. Kein Austausch des bestehenden PV-Wechselrichters, keine Änderung an Modulen oder Verkabelung.
Modulare Erweiterung
Von 2,4 kWh bis 12 kWh – einfach Batteriemodule stapeln. Automatische Erkennung durch den SPI 2460. Keine Neukonfiguration nötig.
Backup bei Stromausfall
Die integrierte Backup-Steckdose versorgt angeschlossene Geräte mit bis zu 2400 W. Umschaltung in unter 10 Millisekunden – unterbrechungsfrei.
Ganzjährig & wetterfest
IP65-Schutzart: staubdicht und strahlwassergeschützt. Betrieb von −20 °C bis +55 °C. Geeignet für Garagen, Keller und überdachte Terrassen.
LiFePO₄ -Technologie
6.000 Ladezyklen, thermisch stabil, kein Brandrisiko. Das integrierte BMS überwacht lückenlos Spannung, Strom und Temperatur.
Einfacher Transport & Service
Modulbauweise erleichtert Transport und Installation. Im Servicefall: nur die betroffene Komponente prüfen oder tauschen.
Technische Daten
Hochleistung in jeder Komponente
ATLAS FAQ
Häufig gestellte Fragen
Wie schließe ich meine Solarmodule an?
Die Solarmodule werden nicht direkt an das ATLAS-System angeschlossen. Als AC‑gekoppelter Speicher wird das System an das Hausstromnetz angeschlossen und nutzt den Strom einer bereits vorhandenen PV‑Anlage oder eines Balkonkraftwerks.
Ist eine Nulleinspeisung bzw. "Zero Export" möglich?
In Verbindung mit einem kompatiblen Smart Meter (Shelly Pro 3EM/everHome EcoTracker) ist eine automatische Anpassung der Lade‑ und Entladeleistung an Stromverbrauch/PV-Erzeugung möglich. So kann die Einspeisung ins Stromnetz minimiert werden.
Worin unterscheiden sich die Stromspeicher XORO SOLAR ATLAS‑D, ATLAS‑E und ATLAS‑F?
Die ATLAS‑Varianten unterscheiden sich durch die Anzahl der Akkumodule und damit durch die verfügbare Speicherkapazität. Der Wechselrichter und die Systemfunktionen sind identisch. Je nach Set kann ein Smart Meter enthalten sein.
Wie ist das System verpackt und was wiegen die Pakete?
Der Wechselrichter und die Akkumodule sind jeweils einzeln verpackt und werden separat geliefert. Das sorgt für sicheren Transport und erleichtert das Tragen. Verpackungsgewichte: Wechselrichter ca. 15 kg, Akku‑Modul ca. 27,5 kg.
Kann ich mehrere ATLAS‑Systeme kombinieren?
Eine qualifizierte Elektrofachkraft kann bis zu vier ATLAS‑Systeme in einem Haushalt installieren. Diese arbeiten koordiniert im Verbund mit bis zu 48 kWh Speicherkapazität und 8.400 W Gesamtleistung. Ein Shelly Pro 3EM ist erforderlich
